Möhlenhoff Motoric Valve Drive Alpha 5 MPV 46805 Stellweg-Probortional 0-10V 0-10 V
€--,--*

Möhlenhoff Motoric Valve Drive Alpha 5 MPV 46805 Stellweg-Probortional 0-10V

Der Motoric Valve Drive MPV 46805 ist ein elektromotorsicher Stellantrieb mit 8,5 mm proportionalem Stellweg 0-10V und Ventilwegerkennung, Stellweg 8,5mm, Stellkraft 100N, IP54. ...Zusatzinformation
  • Marke:Möhlenhoff
  • Artikelnummer::132351
  • Verfügbarkeit: Auf Lager

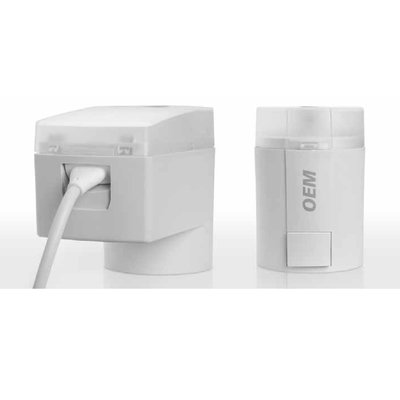

Möhlenhoff Motoric Valve Drive MPV 46805

Elektromotorischer Stellantrieb mit Ventilwegerkennung und 8,5mm proportionalem Stellweg 0-10V zur Steuerung von Ventilen in der Gehäudeleittechnik.

Elektromotorischer Stellantrieb 0-10V von Möhlenhoff mit proportionalem Stellweg und Ventilwegerkennung zur diskreten Steuerung von Heiz- und Kühlsystemen im direkten Verhältnis zur angelegten Steuerspannung. Die Ansteuerung beim elektromotorischen Stellantrieb MPV 46805 erfolgt per 0-10V DC-Signal über eine zentrale DDC-Anlage oder einen Raumthermostat 24V mit 0-10V Ausgang. Der elektromotorische Stellantrieb verfügt über ein LC-Display zur Anzeige des aktuellen Stellweges, der Steuerspannung und Betriebsmodi (Öffnen/Schließen) sowie Ausgabe von Fehlercodes. Der elektromotorische Stellantrieb verfügt über eine steckbare Anschlussleitung sowie eine manuelle Ventilwegeinstellung, die z. B. für die Wartung oder zur Montage genutzt werden kann. Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von wasserführenden Ventilen im Bereich der Haustechnik und Gebäudeautomation.

Einfache Steckmontage

Der elektromotorische Stellantrieb MPV 46805 ist mit dem Ventiladapter-Konzept universell einsetzbar und somit für 99 % aller Ventile auf dem Markt geeignet.

Und so funktioniert´s:

Ventiladapter ganz einfach und werkzeuglos mit der Hand auf das Ventil aufschrauben, elektromotorischen Stellantrieb 0-10V von Möhlenhoff aufstecken – fertig! Mit dem Ventiladaptersystem ist der elektromotorische Stellantrieb MPV 46805 von Möhlenhoff an 99 Prozent aller Ventile am Markt angepasst. Welcher Ventiladapter für Ihre Ventil, Ihren Heizkreisverteiler oder Ihren Heizkörper benötigt wird, entnehmen Sie bitte der Ventiladapterliste unter "Downloads zum Produkt" oder hier.

Ventilwegerkennung

Beim elektromotorischen Stellantrieb 0-10V mit Ventilwegerkennung wird der Ventilweg automatisch für eine optimale Nutzung des aktiven Steuerspannungsbereichs erfasst. Dies gewährleistet eine noch präzisere Ansteuerung jeglicher Ventile.



Merkmale

  • Modernes Design
  • Stellweg 8,5 mm
  • Stellkraft 100 N
  • Robust und langlebig durch Schrittmotortechnik =
    Hohe Funktionssicherheit und Lebenserwartung
  • geringe Leistungsaufnahme
  • Ventiladaptersystem
  • Einfache Steckmontage
  • Hermetisch dichtes Gehäuse: IP54 bis 360°-Montagelage und
    dadurch 100 %-Schutz bei undichten Ventilen
  • LCD-Funktionsanzeige
    für Position und anliegende Steuerspannung
  • Geräuscharm und wartungsfrei
  • Demontageschutz



Technische Daten

LC-Display Für Laufrichtugn, Position, Steuerspannung und Fehler)
LED-Siganlisierung grün, rot
Handverstellung mit einem Schaubendreher 0,3 x 2 mm
Betriebsspannung 24V AC, -10...+20%, 50-60 Hz
24V DC, -20...+20%
Steuerspannung 0-10 V / PWM
Stromaufnahme < 110 mA
Stand-by-Strom 10 mA
Ausgangsspannung Rückkanal -
Ausgangsstrom Rückkanal -
Betriebsleistung 2,6 VA / 1,4 W
Stellweg 8,5 mm
Laufzeit MPV 46805-20N 30 s/mm
MPV 46805-30N 15 s/mm
Stellkraft 100 N
Medientemperatur 0 bis +100 °C
Lagertemperatur -25 °C bis +70 °C
Umgebungstemperatur 0 bis +50 °C
Schutzgrad/Schutzklasse IP 54/III
CE-Konformität nach EN 60730
Gehäusematerial/-farbe Polyamid/signalweiß (RAL 9003)
Gehäusedeckel/-farbe Polycarbonat/transparent
Anschlussleitung/-farbe Steckbar 3 x 0,22 mm² PVC/weiß
Leitungslänge 1 m
Gewicht mit Anschlusskabel 1 m 155 g



Downloads zum Produkt

Ventiladapterliste
Datenblatt



Lieferumfang

  • Möhlenhoff MPV 46805 Motoric Valve Drive 24 V
  • 1 m-Anschlussleitung, weiß, PVC 3 x 0,22 mm²
  • Installationsanleitung in 12 Sprachen
